一、概述

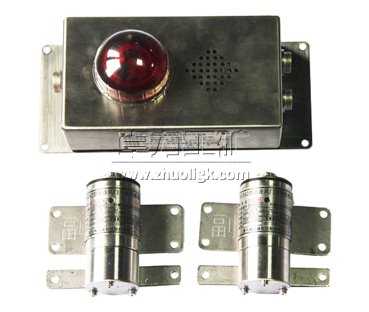

KGE42型語音風門開閉傳感器是磁性驅動的位置開關傳感器，系礦用本質安全型產品，可在煤礦井下有甲烷及煤塵爆炸危險的環境中使用。



二、用途：

KGE42型語音風門開閉傳感器安裝在井下巷道的各級風門上，用來監測風門的開閉狀態，為通風管理提供風門狀態信息，能發出語音信息，并把檢測到的信號轉換成標準信號傳輸給礦用監測分站，最終實現在地面對全礦井風門狀態進行集中、連續、自動的采集、處理和監測。

三、工作原理
KGE42系列語音風門傳感器利用磁場感應測試原理，它將觸發磁鐵裝在風門上，把開關組件安裝在對應的門框上。風門開/閉時，經信號變換、信號輸出等處理，將風門開/閉信號送至分站或其它信號傳輸設備，再傳至地面中心站進行存儲、顯示、控制，從而實現對設備的集中連續監測監控；并能發出語言信號，警示用戶風門開閉狀態。

 五、環境參數

KGE42型語音風門開閉傳感器
環境參數
a) 環境溫度：0℃～40℃；
b) 平均相對濕度：≤ 95%（25℃）；
c) 大氣壓力：80 kPa～106 kPa；
d) 無顯著振動和沖擊的場所；煤礦井下，有瓦斯或煤塵爆炸性混合物的場所。

技術參數
電氣性能
a) 額定工作電壓：18V.DC。
b) 工作電流：≤120mA。
傳感器信號輸出制式（可選擇）
a) 電流型：
開狀態時，輸出1mA.DC(或-5mA或0mA)；
關狀態時，輸出5mA.DC；
輸出信號誤差≤±10%。
b) 觸電型：
開狀態時，觸點開 (或 觸點閉)；
關狀態時，觸點閉 (或 觸點開)；
c) 智能型：
傳輸方式：半雙工、RS485；
傳輸速率：4800bps；
信號工作電壓峰峰值：≤12V。
電源電壓波動范圍：9V.DC～24V.DC。
響應時間：不大于1s。
傳感器到分站和電源箱的最大傳輸距離：2km。
報警方式
a) 主副風門其中一扇門開啟，一扇門關閉時，語音提示“請關風門，謝謝！”；主副風門均開啟時，語音提示“為了您的安全，請關閉風門”；
b) 聲級強度：不小于80dB(A)；
c) 光信號：黑暗中20m處應清晰可見。
